Как да си направим електромагнит?

Електромагнитите са очарователни устройства, които имат широк спектър от приложения в различни индустрии, от производство и автоматизация до научни изследвания. Като доставчик на електромагнити, имах привилегията да работя с тези невероятни инструменти и да разбера вътрешната им работа. В тази публикация в блога ще ви преведа през процеса на създаване на електромагнит, ще обясня науката зад него и ще обсъдя някои практически приложения.

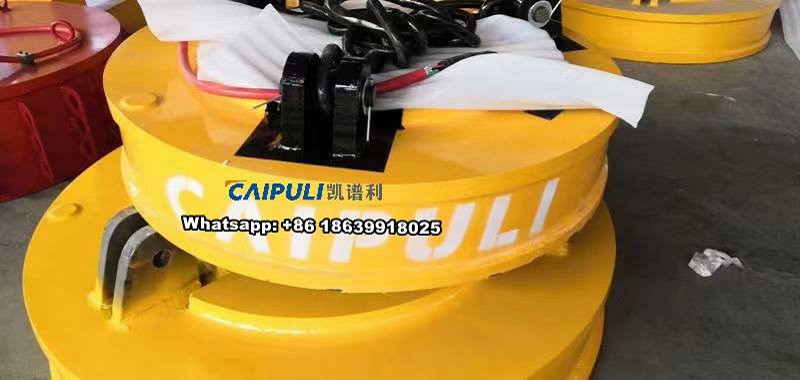

NW5-50L/1 Lifting Electromagnet

Разбиране на основите на електромагнитите

Преди да се потопим в процеса на конструиране, нека отделим малко време, за да разберем какво представлява електромагнитът и как работи. Електромагнитът е вид магнит, който генерира магнитно поле, когато през него протича електрически ток. За разлика от постоянните магнити, които имат постоянно магнитно поле, електромагнитите могат да се включват и изключват чрез контролиране на потока от електричество.

Основният принцип зад електромагнита е законът на Ампер, който гласи, че електрически ток, протичащ през проводник, създава магнитно поле около него. Когато проводник се навие в намотка, магнитните полета, произведени от всяко завъртане на проводника, се сумират, създавайки по-силно магнитно поле вътре в намотката. Чрез поставяне на феромагнитна сърцевина, като желязо или стомана, вътре в намотката, магнитното поле може да бъде допълнително засилено.

Необходими материали

За да направите прост електромагнит, ще ви трябват следните материали:

Изолиран меден проводник:Това ще се използва за създаване на намотка. Дебелината на жицата ще зависи от силата на електромагнита, който искате да направите. По-дебелата жица може да носи повече ток и да произведе по-силно магнитно поле, но също така може да е по-трудно да се работи с нея.
Феромагнитно ядро:Парче желязо или стомана, като пирон или болт, ще служи като сърцевина на електромагнита. Сърцевината трябва да е достатъчно дълга, за да се побере в бобината и да има гладка повърхност, за да осигури добър контакт с жицата.
Източник на захранване:Ще ви трябва източник на електричество, за да захраните електромагнита. Може да се използва батерия или захранване в зависимост от приложението. Уверете се, че стойностите на напрежението и тока на източника на захранване са съвместими с проводника и сърцевината.
Превключвател:Превключвател ще ви позволи да контролирате потока на електричество към електромагнита. Можете да използвате обикновен превключвател за включване/изключване или по-сложна схема, за да контролирате силата на магнитното поле.
Електрическа лента:Това ще се използва за изолиране на проводника и предотвратяване на късо съединение.

Стъпка по стъпка процес на изграждане

Сега, след като имате всички материали, нека започнем да изграждаме вашия електромагнит:

Пригответе сърцевината:Ако използвате пирон или болт като сърцевина, уверете се, че е чист и без ръжда или отломки. Можете да използвате шкурка, за да изгладите повърхността на сърцевината, ако е необходимо.
Навийте бобината:Започнете, като оставите няколко инча тел в единия край на сърцевината. След това започнете да навивате жицата плътно около сърцевината, като се уверите, че всяко завъртане е близо до предишното. Опитайте се да поддържате намотката възможно най-чиста и еднаква. Можете да използвате електрическа лента, за да задържите жицата на място в началото и края на намотката.
Свържете източника на захранване:След като приключите с навиването на намотката, свържете единия край на проводника към положителния извод на източника на захранване, а другия край към отрицателния извод. Уверете се, че връзките са сигурни и няма разхлабени кабели.
Инсталирайте превключвателя:Ако използвате превключвател, свържете го последователно с електромагнита. Това ще ви позволи да включвате и изключвате електромагнита чрез затваряне или отваряне на превключвателя.
Тествайте електромагнита:След като свържете източника на захранване и превключвателя, включете захранването и тествайте електромагнита. Трябва да видите, че ядрото се магнетизира и привлича феромагнитни предмети, като кламери или пирони. Ако електромагнитът не работи, проверете връзките и се уверете, че източникът на захранване осигурява достатъчно напрежение и ток.

Фактори, влияещи върху силата на електромагнита

Силата на електромагнита зависи от няколко фактора, включително:

Брой навивки в бобината:Колкото повече навивки на жицата в намотката, толкова по-силно ще бъде магнитното поле. Увеличаването на броя на навивките обаче също увеличава съпротивлението на бобината, което може да намали тока, протичащ през нея.
Ток, протичащ през намотката:Силата на магнитното поле е право пропорционална на тока, протичащ през намотката. Чрез увеличаване на тока можете да увеличите силата на електромагнита. Трябва обаче да сте сигурни, че проводникът може да се справи с увеличения ток без прегряване.
Тип на основния материал:Видът на използвания материал на сърцевината може да окаже значително влияние върху силата на електромагнита. Феромагнитните материали, като желязо и стомана, имат висока магнитна пропускливост, което означава, че могат да усилят магнитното поле, създадено от намотката. Други материали, като алуминий или мед, имат ниска магнитна пропускливост и не са подходящи за използване като сърцевини.
Форма и размер на сърцевината:Формата и размерът на сърцевината също могат да повлияят на силата на електромагнита. По-дълго и по-тънко ядро ще създаде по-силно магнитно поле от по-късо и по-дебело ядро. Освен това сърцевината с по-голямо напречно сечение ще има по-висока плътност на магнитния поток, което също може да увеличи силата на електромагнита.

Практическо приложение на електромагнитите

Електромагнитите имат широк спектър от практически приложения в различни индустрии, включително:

Повдигане и преместване на тежки предмети:Електромагнитите обикновено се използват в кранове и друго подемно оборудване за повдигане и преместване на тежки феромагнитни предмети, като стоманени греди и метален скрап. TheNW5-50L/1 Повдигащ електромагните мощен електромагнит, предназначен за индустриални повдигащи приложения.
Магнитно разделяне:Електромагнитите се използват в оборудването за магнитно разделяне за отделяне на феромагнитни материали от неферомагнитни материали. Това обикновено се използва в минната и рециклиращата промишленост за отделяне на ценни метали от отпадъчни материали.
Електрически двигатели и генератори:Електромагнитите са основен компонент на електродвигателите и генераторите. В електрически двигател магнитното поле, създадено от електромагнита, взаимодейства с магнитното поле на постоянния магнит, за да създаде въртеливо движение. В генератора въртеливото движение се използва за генериране на електрически ток в намотката.
Магнитен резонанс (MRI):Електромагнитите се използват в машините за ЯМР, за да създадат силно магнитно поле, което подрежда протоните в тялото. Чрез прилагане на радиочестотен импулс протоните могат да бъдат възбудени и да излъчват сигнал, който може да бъде открит и използван за създаване на детайлни изображения на тялото.

Заключение

Създаването на електромагнит е забавен и образователен проект, който може да ви помогне да разберете принципите на електромагнетизма. Следвайки стъпките, описани в тази публикация в блога, можете да създадете свой собствен електромагнит и да експериментирате с различни фактори, за да видите как те влияят на силата на магнитното поле. Независимо дали сте любител или професионалист в индустрията, разбирането как работят електромагнитите и как да ги направите може да отвори свят от възможности.

Ако се интересувате от закупуване на висококачествени електромагнити за вашите индустриални или научни приложения, моля не се колебайте да се свържете с нас. Нашият екип от експерти може да ви помогне да изберете правилния електромагнит за вашите нужди и да ви предостави необходимата подкрепа и насоки, за да осигурите успешната му работа.

Референции

Халидей, Д., Резник, Р. и Уокър, Дж. (2014). Основи на физиката. Уайли.
Serway, RA, & Jewett, JW (2018). Физика за учени и инженери със съвременна физика. Cengage Learning.
Purcell, EM и Morin, DJ (2013). Електричество и магнетизъм. Cambridge University Press.
